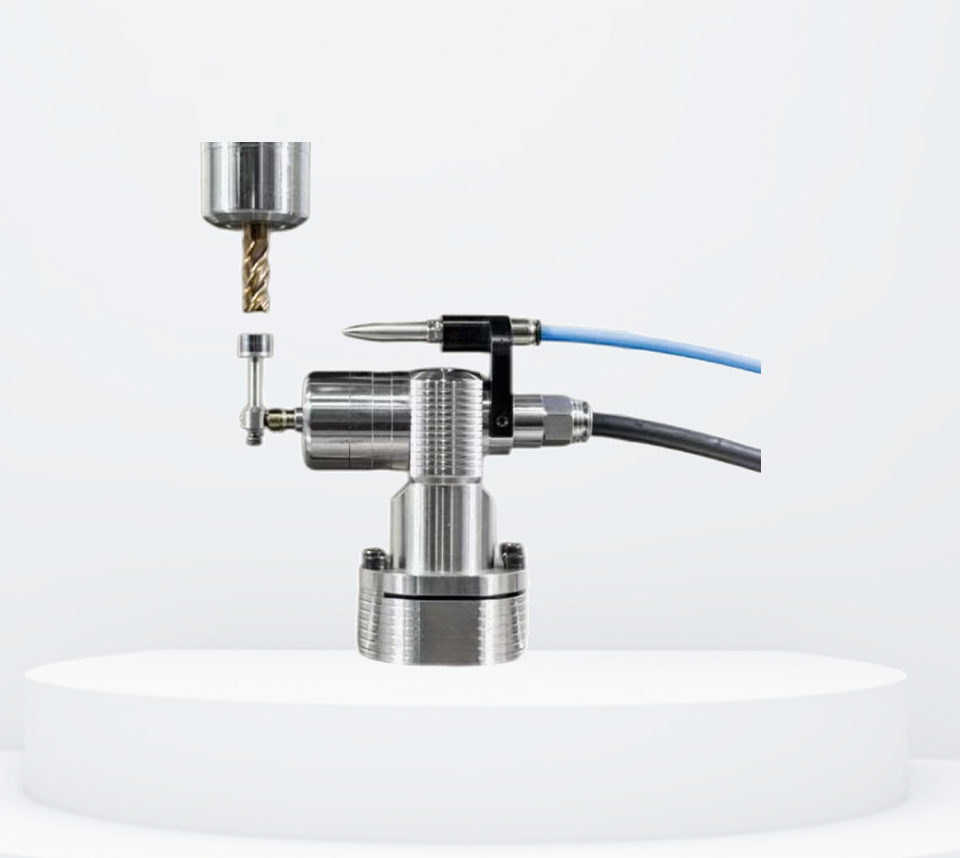

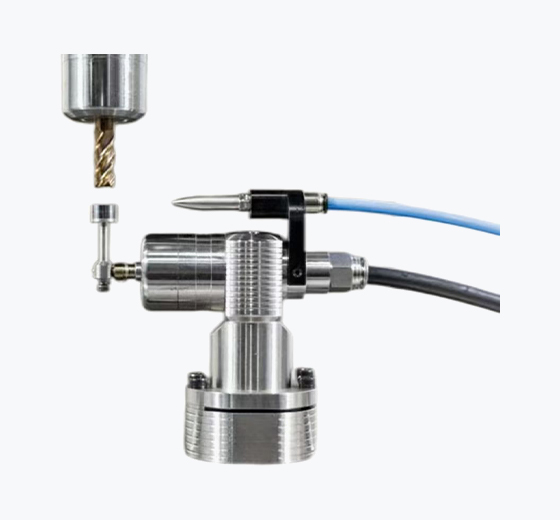

五向对刀仪

CTS-5

CTS-5是通过硬线连接传输信号的超小型触发式高精度五向对刀仪，应用于在各种型号的立式和卧式加工中心以及各种龙门加工中心上进行刀具破损检测以及快速测量刀长和直径。

产品特点

可从5个方向对刀具进行检测。

成熟的运动机构设计。

抗干扰的硬线连接通信。

经济高效，适用于所有加工中心。

重复定位精度1.0um(2σ)。

自动吹气功能(选配)

防止热位移和磨损导致的加工不良。

将传统的试削和手动测量等准备作业时间减少90%，减轻作业人员操作负担。

避免机内刀具测量发生的危险。


传输类型硬线连接

单向重复精度1.0μm(2σ)

兼容接口IF40

测针触发力0.90N至2.20N，95gf至225gf(取决于感应方向)

推荐测针一体式盘形测针(碳化钨，HRC75）

自动吹气选配

重量(含测针)375g

防护等级IP68(100%防水，防油密封性能)

电缆规格：直径4.5mm，3芯线屏蔽电缆，每芯线0.3mm
长度：4m
电气连接：从装置端部出线

安装M12 T型螺栓

感应方向XY±12.5°, Z+5.0mm

工作温度0°C至60°C
